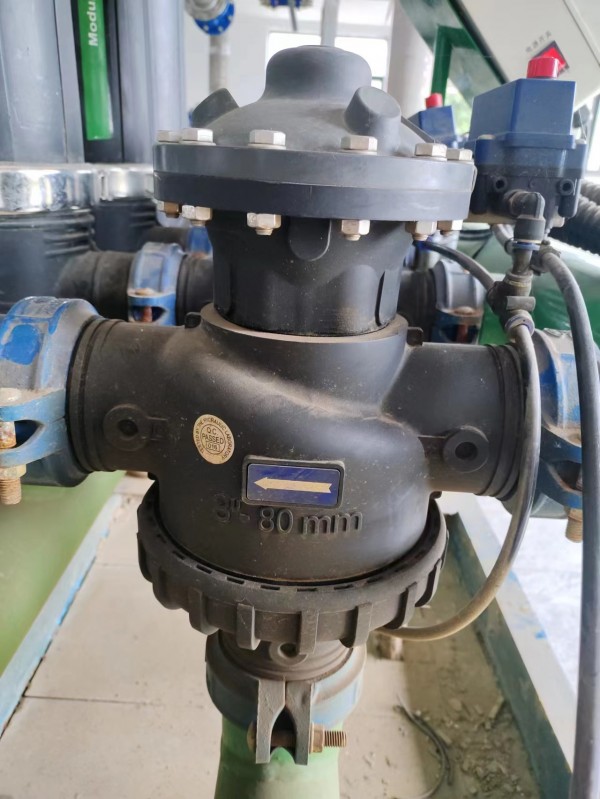

待處理水由進水管進入兩位三通閥，經閥門控制，水流進入各個單元過濾。過濾后的水從過濾單元內部通道流入出水口。隨過濾的進行，
過濾器吸附的雜質增多，當壓力差達到設定值或設定時間時，系統進入反沖洗模式。控制器首先發信號給個過濾單元對應的三通閥，
該閥將改變水流的方向，關閉進水導通排污口。反沖洗水在壓力作用下經出水管沖入過濾器進行洗滌，污水由排污口派出。
洗滌完畢該單元恢復過濾模式，系統對下一單元進行反沖洗，直到所有單元沖洗完畢系統恢復過濾模式。根據出水管壓力情況，
在壓力不足以支持反沖洗的情況下，將在出水管安裝電動磁閥控制水流量以滿足沖洗要求。
